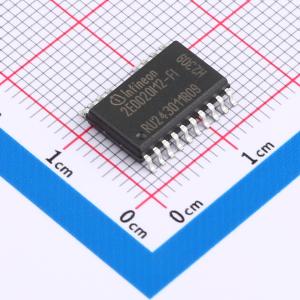

2ED020I12-FI

品牌

Infineon(英飞凌)

封装

DSO-18

类目

栅极驱动芯片

编号

C533039

驱动配置

低边；高边

负载类型

IGBT

驱动通道数

2

灌电流(IOL)

2A

描述2ED020I12-FI是一款高压、高速功率MOSFET和IGBT驱动器，具有互锁的高端和低端参考输出。浮动高端驱动器可直接供电，也可通过自举二极管和电容供电。除了每个驱动器的逻辑输入外，2ED020I12-FI还配备了一个专用关断输入。所有逻辑输入均与3.3 V和5 V TTL兼容。输出驱动器具有一个高脉冲电流缓冲级，旨在最大程度减少驱动器的交叉导通。传播延迟经过匹配，便于在高频应用中使用。两个驱动器均设计用于驱动最高工作电压达1.2 kV的N沟道功率MOSFET或IGBT。此外，还提供了一个通用运算放大器和一个通用比较器，可用于例如电流测量或过流检测。
