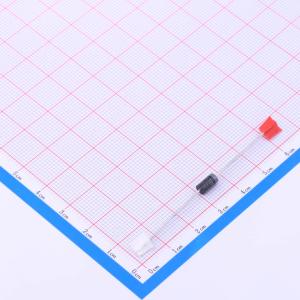

P6KE200A

品牌

R+O(宏嘉诚)

封装

DO-15

类目

静电和浪涌保护(TVS/ESD)

编号

C48971765

极性

单向

反向截止电压(Vrwm)

171V

钳位电压

274V

峰值脉冲电流(Ipp)

2.19A

描述P6KE 系列专为保护敏感电子设备免受雷击及其他瞬态电压事件引起的电压瞬变影响而设计。

RoHSSMT扩展库

P6KE200A

品牌

MDD(辰达半导体)

封装

DO-15

类目

静电和浪涌保护(TVS/ESD)

编号

C105227

极性

单向

反向截止电压(Vrwm)

171V

钳位电压

274V

峰值脉冲电流(Ipp)

2.2A

描述特性：600W 峰值脉冲功率能力。 出色的钳位能力。 低增量浪涌电阻。 快速响应时间：对于单向类型，通常从 0V 到 VBR 小于 1.0ps；对于双向类型，小于 5.0ns。 保证高温焊接：265℃/10S/9.5mm 引脚长度，拉力 5 lbs

SMT扩展库

P6KE200A

品牌

BORN(伯恩半导体)

封装

DO-15(DO-204AC)

类目

静电和浪涌保护(TVS/ESD)

编号

C920319

极性

单向

反向截止电压(Vrwm)

171V

钳位电压

274V

峰值脉冲电流(Ipp)

2.2A

描述特性：优秀的钳位能力。 低泄漏电流。 低电容。 高浪涌能力。 玻璃钝化芯片。 环氧树脂封装。应用：电信。 计算机

SMT扩展库

P6KE200A

品牌

RUILON(瑞隆源)

封装

DO-15

类目

静电和浪涌保护(TVS/ESD)

编号

C10202

极性

单向

反向截止电压(Vrwm)

171V

钳位电压

274V

峰值脉冲电流(Ipp)

2.2A@10/1000us

描述P6KE系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。

RoHSSMT扩展库

P6KE200A

品牌

DOWO(东沃)

封装

DO-15

类目

静电和浪涌保护(TVS/ESD)

编号

C284093

极性

单向

反向截止电压(Vrwm)

171V

钳位电压

274V

峰值脉冲电流(Ipp)

2.19A

描述特性：玻璃钝化芯片。 600W 峰值脉冲功率能力，波形为 10/1000μs，重复率（占空比）：0.01%。 低泄漏。 单向和双向单元。 出色的钳位能力。 非常快的响应时间。 符合 RoHS 标准

RoHSSMT扩展库

P6KE200A/B

品牌

Brightking(君耀电子)

封装

DO-204AC(DO-15)

类目

静电和浪涌保护(TVS/ESD)

编号

C78387

极性

双向

反向截止电压(Vrwm)

171V

钳位电压

274V

峰值脉冲电流(Ipp)

2.2A

描述特性：玻璃钝化结。 低齐纳阻抗。 出色的钳位能力。 10/1000μs波形下600W的峰值脉冲功率能力，重复率（占空比）：0.01%。 快速响应时间。 典型反向电流IR在12V以上小于1μA。应用：I/O接口。 AC/DC电源

RoHSSMT扩展库

P6KE200A

品牌

CJ(江苏长电/长晶)

封装

DO-15

类目

静电和浪涌保护(TVS/ESD)

编号

C5294476

反向截止电压(Vrwm)

171V

钳位电压

274V

峰值脉冲电流(Ipp)

2.2A

峰值脉冲功率(Ppp)

600W

RoHSSMT扩展库

P6KE200A

品牌

Littelfuse(美国力特)

封装

DO-15

类目

静电和浪涌保护(TVS/ESD)

编号

C151210

极性

单向

反向截止电压(Vrwm)

171V

钳位电压

274V

峰值脉冲电流(Ipp)

2.2A

描述P6KE6.8A系列旨在保护电压敏感元件免受高压、高能瞬变的影响。它们具有出色的钳位能力、高浪涌能力和快速响应时间。这些器件性价比高、可靠性强，采用轴向引脚封装，非常适合用于通信系统、数控系统、过程控制系统、医疗设备、商用机器、电源及许多其他工业/消费类应用。

RoHSSMT扩展库

P6KE200A

品牌

LGE(鲁光)

封装

DO-15

类目

静电和浪涌保护(TVS/ESD)

编号

C713708

极性

单向

反向截止电压(Vrwm)

171V

钳位电压

274V

峰值脉冲电流(Ipp)

2.2A

描述特性：塑料封装具有UL 94V-0阻燃等级。 600W浪涌能力（10×1000μs波形）。 出色的钳位能力。 低动态阻抗。 快速响应时间：单向通常小于1.0ps（从0V到VBR），双向为5.0ns。 典型反向电流IR小于1μA（高于10V时）。 保证高温焊接：260℃/10秒/.375"（9.5mm）引脚长度/5lbs（2.3kg）拉力

SMT扩展库

SMBJP6KE200A-TP

品牌

MCC(美微科)

封装

SMB

类目

静电和浪涌保护(TVS/ESD)

编号

C669051

极性

单向

反向截止电压(Vrwm)

171V

钳位电压

274V

峰值脉冲电流(Ipp)

2.2A

描述特性：适用于表面贴装应用，以优化电路板空间。 低电感。 出色的钳位能力。 快速响应时间：从 0V 到最小击穿电压典型值小于 1ps。 单向和双向结构均有提供，后缀“C”表示双向类型。 湿度敏感度等级 1。 环氧树脂符合 UL 94 V-0 阻燃等级。 无铅涂层/符合 RoHS 标准

RoHSSMT扩展库

P6KE200A

品牌

ST(意法半导体)

封装

DO-15

类目

静电和浪涌保护(TVS/ESD)

编号

C133729

极性

单向

反向截止电压(Vrwm)

200V

钳位电压

353V

峰值脉冲电流(Ipp)

11.3A@8/20us

描述Transil二极管通过钳位作用提供高过电压保护。它们对瞬态过电压的瞬时响应使其特别适合保护对电压敏感的设备，如MOS技术和低电压供电的IC。

RoHSSMT扩展库

P6KE200A

品牌

Liown(里阳半导体)

封装

DO-15

类目

静电和浪涌保护(TVS/ESD)

编号

C2925475

极性

单向

反向截止电压(Vrwm)

171V

钳位电压

274V

峰值脉冲电流(Ipp)

2.2A

描述P6KE系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。

SMT扩展库

P6KE200A

品牌

EIC

封装

DO-15

类目

静电和浪涌保护(TVS/ESD)

编号

C2978798

极性

单向

反向截止电压(Vrwm)

171V

钳位电压

274V

峰值脉冲功率(Ppp)

600W

描述特性：玻璃钝化结芯片。 1ms时600W浪涌能力。 出色的钳位能力。 低齐纳阻抗。 快速响应时间：通常从0V到最小击穿电压小于1.0ps。 典型反向电流：10V以上小于1μA。 湿度敏感度等级1（无限制）。 无铅/符合RoHS标准

RoHSSMT扩展库

P6KE200A

品牌

Leiditech(雷卯电子)

封装

DO-15

类目

静电和浪涌保护(TVS/ESD)

编号

C2759850

极性

单向

反向截止电压(Vrwm)

171V

钳位电压

274V

峰值脉冲电流(Ipp)

2.2A

描述P6KE系列大电流单/双向瞬态抑制器专为交流线路保护和高功率直流母线钳位应用而设计。这些器件可为6.8V至600V的单/双向端口提供保护。它们提供的钳位电压低于雪崩电压。因此，因电流传导增加而导致的任何电压上升都被控制在最低限度，从而提供尽可能高的保护水平。它们还可以串联和/或并联连接，以创建高容量的保护解决方案。

RoHSSMT扩展库

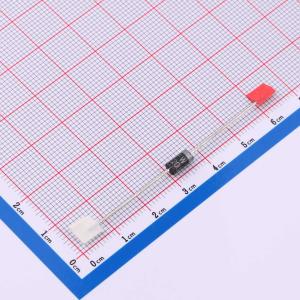

P6KE200A

品牌

WEIDA(韦达)

封装

DO-15

类目

静电和浪涌保护(TVS/ESD)

编号

C47115801

极性

单向

反向截止电压(Vrwm)

171V

钳位电压

274V

峰值脉冲电流(Ipp)

2.2A@10/1000us

描述单向TVS 171V截止 峰值浪涌电流：2.2A@10/1000us

RoHSSMT扩展库

P6KE200A

品牌

JKSEMI(金开盛)

封装

DO-15(DO-204AC)

类目

静电和浪涌保护(TVS/ESD)

编号

C5220678

极性

单向

反向截止电压(Vrwm)

171V

钳位电压

274V

峰值脉冲电流(Ipp)

2.2A@10/1000us

描述P6KE系列大电流单/双向瞬态抑制器专为交流线路保护和高功率直流母线钳位应用而设计。这些器件可提供6.8伏至400伏的单/双向端口保护。它们的钳位电压低于雪崩电压。因此，因电流传导增加而导致的任何电压上升都被控制在最低限度，从而提供尽可能高的保护水平。它们还可以串联和/或并联连接，以创建高容量的保护解决方案。

RoHSSMT扩展库

P6KE200A_AY_10001

品牌

PANJIT(强茂)

封装

DO-15

类目

静电和浪涌保护(TVS/ESD)

编号

C282322

极性

单向

反向截止电压(Vrwm)

171V

钳位电压

274V

峰值脉冲电流(Ipp)

2.2A@10/1000us

描述特性：塑料封装具有UL 94V-O可燃性等级。 1ms时具有600W浪涌能力。 出色的钳位能力。 低齐纳阻抗。 快速响应时间：通常从0V到最小击穿电压小于1ps。 ESD IEC-61000-4-2 空气 ±30kV，接触 ±30kV。 符合欧盟RoHS 2011/65/EU指令的无铅产品

RoHSSMT扩展库

P6KE200A-E3/54

品牌

VISHAY(威世)

封装

DO-15(DO-204AC)

类目

静电和浪涌保护(TVS/ESD)

编号

C467571

极性

单向

反向截止电压(Vrwm)

171V

钳位电压

274V

峰值脉冲电流(Ipp)

2.2A

描述特性：玻璃钝化芯片结。 提供单向和双向两种类型。 具有600W的峰值脉冲功率能力，波形为10/1000μs，重复率（占空比）：0.01%。 出色的钳位能力。 极快的响应时间。 低增量浪涌电阻。应用：用于敏感电子设备，防止由感性负载开关和雷击在集成电路、MOSFET、消费、计算机、工业、汽车和电信传感器单元信号线上引起的电压瞬变。

RoHS

P6KE200A-E3/73

品牌

VISHAY(威世)

封装

DO-204AC(DO-15)

类目

静电和浪涌保护(TVS/ESD)

编号

C241906

极性

单向

反向截止电压(Vrwm)

171V

钳位电压

274V

峰值脉冲电流(Ipp)

2.2A@10/1000us

描述特性：玻璃钝化芯片结。 单向和双向可选。 600W 峰值脉冲功率能力，波形为 10/1000μs，重复率（占空比）：0.01%。应用：用于保护敏感电子设备，防止因感性负载开关和雷击在消费、计算机、工业、汽车和电信领域的 IC、MOSFET、传感器单元信号线上产生的电压瞬变

RoHSSMT扩展库

P6KE200A

品牌

SMC(桑德斯)

封装

DO-15

类目

静电和浪涌保护(TVS/ESD)

编号

C493166

极性

单向

反向截止电压(Vrwm)

171V

钳位电压

274V

峰值脉冲电流(Ipp)

2.2A

描述特性：玻璃钝化芯片结构。 600W 峰值脉冲功率耗散。 5.8V-376V 关断电压。 单极性和双极性版本可选。 出色的钳位能力。 快速响应时间。 塑料外壳材料具有 UL 阻燃等级 94V-0。 这是无铅器件。 所有 SMC 部件可追溯到晶圆批次。 可应要求提供额外测试

RoHSSMT扩展库

P6KE200A

品牌

GOOD-ARK(固锝)

封装

DO-204AC(DO-15)

类目

静电和浪涌保护(TVS/ESD)

编号

C174012

极性

单向

反向截止电压(Vrwm)

171V

钳位电压

274V

峰值脉冲电流(Ipp)

2.2A@10/1000us

描述适用于大电压瞬变可能永久性损坏电压敏感元件的应用场景的商用产品。P6KE 系列器件采用小封装尺寸设计，适用于需要考虑功率和空间的场合。它们具有高浪涌能力、极快的响应时间和低阻抗（Ron）的特点。由于瞬变的不可预测性以及阻抗随这些瞬变的变化，阻抗本身并未作为参数值进行规定。不过，规定了低电流条件下的最小电压（BV）和最大峰值脉冲电流下的最大钳位电压（Vc）。在出现严重的电流过载或超出最大额定值的异常瞬变时，瞬态电压抑制器最初会“短路”失效，从而触发系统的断路器或熔断器，同时保护整个电路。工厂可提供钳位电压与各种电流脉冲的关系曲线，也有功率与脉冲时间的扩展曲线。

RoHSSMT扩展库

P6KE200A_AX_10001

品牌

PANJIT(强茂)

封装

DO-15

类目

静电和浪涌保护(TVS/ESD)

编号

C20616466

极性

单向

反向截止电压(Vrwm)

171V

钳位电压

274V

峰值脉冲电流(Ipp)

2.2A@10/1000us

RoHS

P6KE200A

品牌

onsemi(安森美)

封装

DO-15

类目

静电和浪涌保护(TVS/ESD)

编号

C242281

极性

单向

反向截止电压(Vrwm)

200V

钳位电压

353V

峰值脉冲电流(Ipp)

11.3A@8/20us

SMT扩展库

P6KE200A

品牌

DIOTEC(德欧泰克)

封装

DO-15

类目

静电和浪涌保护(TVS/ESD)

编号

C3719930

反向截止电压(Vrwm)

171V

钳位电压

274V

峰值脉冲电流(Ipp)

2.2A

峰值脉冲功率(Ppp)

600W

RoHSSMT扩展库
