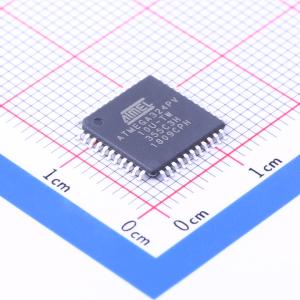

ATMEGA324PA-AU

品牌: MICROCHIP(美国微芯)

封装: TQFP-44(10x10)

类目: 单片机(MCU/MPU/SOC)

编号: C47751

CPU内核: AVR

CPU最大主频: 20MHz

程序存储容量: 32KB

程序存储器类型: FLASH

描述ATmega324PA 是一款基于 AVR 增强 RISC 架构的低功耗 CMOS 8 位微控制器。通过在一个时钟周期内执行强大的指令，ATmega324PA 实现接近 1MIPS/MHz 的吞吐量。这使系统设计人员能够优化设备以实现功耗与处理速度之间的平衡。 AVR 核心结合了丰富的指令集和 32 个通用工作寄存器。所有 32 个寄存器都直接连接到算术逻辑单元 (ALU)，允许在一个时钟周期内执行的单个指令访问两个独立的寄存器。由此产生的架构更有效地利用代码，同时实现比传统 CISC 微控制器快十倍的吞吐量。ATmega324PA 提供了以下特性：32K 字节的片内可编程 Flash，具有读写能力，1K 字节 EEPROM，2K 字节 SRAM，32 条通用 I/O 线，32 个通用工作寄存器，实时计数器 (RTC)，三个具有比较模式和 PWM 的灵活定时/计数器，两个串行可编程 USART，一个面向字节的 2 线串行接口 (I2C)，一个 8 通道 10 位 ADC，具有可选的差分输入级和可编程增益，一个具有内部振荡器的可编程看门狗定时器，一个 SPI 串行端口，符合 IEEE std. 1149.1 的 JTAG 测试接口，也用于访问片上调试系统和编程，以及六种软件可选的省电模式。空闲模式停止 CPU，同时允许 SRAM、定时/计数器、SPI 端口和中断系统继续运行。掉电模式保存寄存器内容，但冻结振荡器，禁用所有其他芯片功能，直到下一次中断或硬件复位。在省电模式下，异步定时器继续运行，允许用户在设备其余部分休眠时保持定时器基准。ADC 降噪模式停止 CPU 和所有 I/O 模块，除了异步定时器和 ADC，以最小化 ADC 转换期间的开关噪声。在待机模式下，晶体/谐振器振荡器正在运行，而设备其余部分正在休眠。这允许非常快的启动，同时结合低功耗。在扩展待机模式下，主振荡器和异步定时器都继续运行。

收藏
对比

SMT扩展库

SMT补贴嘉立创库存584

1+￥18.94
10+￥16.22
30+￥14.6
160+￥12.96
480+￥12.2

现货最快4小时发货

广东仓: 525

江苏仓: 7

160个/托盘

个

总额￥0

近期成交50单

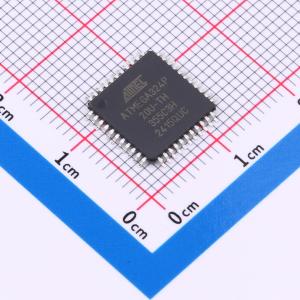

ATMEGA324PB-AU

品牌: MICROCHIP(美国微芯)

封装: TQFP-44(10x10)

类目: 单片机(MCU/MPU/SOC)

编号: C1337254

CPU内核: AVR

CPU最大主频: 20MHz

程序存储容量: 32KB

程序存储器类型: FLASH

描述ATmega324PB 是一款基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令，ATmega324PB 实现了接近每MHz 1MIPS的吞吐量。这使得系统设计者能够针对功耗与处理速度进行优化。AVR核心结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的单条指令中访问两个独立的寄存器。由此产生的架构具有更高的代码效率，并且比传统的CISC微控制器快十倍。ATmega324PB 提供以下功能：32K字节的带读写同时功能的在系统可编程Flash、1K字节EEPROM、2K字节SRAM、39条通用I/O线、32个通用工作寄存器、5个带有比较模式的灵活定时器/计数器、内部和外部中断、三个串行可编程USART、两个面向字节的两线制串行接口（I2C）、两个SPI串行端口、一个8通道10位ADC，带有可选差分输入级和可编程增益、带有内部振荡器的可编程看门狗定时器、符合IEEE std. 1149.1标准的JTAG测试接口（也用于访问片上调试系统和编程）、时钟故障检测机制以及六种软件可选的节能模式。空闲模式停止CPU运行，但允许SRAM、定时器/计数器、USART、两线制串行接口、SPI端口和中断系统继续运行。PTC支持多达32个自电容传感器和256个互电容传感器。掉电模式保存寄存器内容，但冻结振荡器，禁用所有其他芯片功能直到下一个中断或硬件复位。在节能模式下，异步定时器继续运行，允许用户在设备其余部分处于睡眠状态时保持定时器基准。此外，还能够在节能模式下运行PTC/触摸唤醒以及动态开启/关闭PTC模拟和数字部分。ADC降噪模式停止CPU和所有I/O模块，除了异步定时器、PTC和ADC，以减少ADC转换期间的开关噪声。在待机模式下，晶体/谐振器振荡器运行，而设备的其余部分处于睡眠状态。这允许非常快速启动的同时保持低功耗。该设备采用高密度非易失性存储技术制造。片上ISP Flash允许通过SPI串行接口使用传统非易失性存储编程器或在AVR核心上运行的片上引导程序对程序存储器进行在系统重编程。引导程序可以使用任何接口将应用程序下载到应用程序Flash存储器中。当应用程序Flash部分更新时，引导Flash部分中的软件将继续运行，提供真正的读写同时操作。通过将8位RISC CPU与片上自编程Flash集成在一个单片上，ATmega324PB是一款功能强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。

收藏
对比

SMT扩展库

SMT补贴嘉立创库存33

1+￥29.31
10+￥25.08
30+￥21.61

现货最快4小时发货

广东仓: 21

160个/托盘

个

总额￥0

近期成交3单

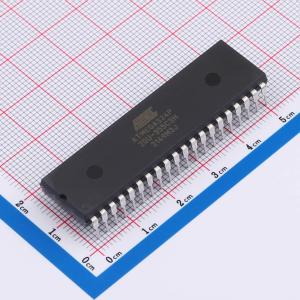

ATMEGA324P-20PU

品牌: MICROCHIP(美国微芯)

封装: PDIP-40

类目: 单片机(MCU/MPU/SOC)

编号: C1338925

CPU内核: AVR

CPU最大主频: 20MHz

程序存储容量: 32KB

程序存储器类型: FLASH

描述ATmega324P 是一款基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在一个时钟周期内执行强大的指令，ATmega324P实现了接近每MHz 1MIPS的吞吐量。这使系统设计人员能够针对功耗与处理速度进行优化。 AVR 内核结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的一条指令中访问两个独立的寄存器。这种架构在提高代码效率的同时，实现了比传统的CISC微控制器快十倍的吞吐量。ATmega324P提供了以下特性：32K字节带有读写同时功能的系统内可编程闪存、1K字节EEPROM、2K字节SRAM、32条通用I/O线、32个通用工作寄存器、实时时钟(RTC)、三个带比较模式和PWM功能的灵活定时器/计数器、两个串行可编程USART、一个面向字节的两线制串行接口(I2C)、具有可选差分输入级和可编程增益的8通道10位ADC、带有内部振荡器的可编程看门狗定时器、SPI串行端口、符合IEEE std. 1149.1标准的JTAG测试接口（也用于访问片上调试系统和编程）、以及六种软件可选择的节能模式。空闲模式停止CPU运行但允许SRAM、定时器/计数器、SPI端口和中断系统继续工作。掉电模式保存寄存器内容但冻结振荡器，禁用其他所有芯片功能直到下一个中断或硬件复位。在省电模式下，异步定时器继续运行，允许用户在设备其余部分处于睡眠状态时维持定时基准。在ADC降噪模式下，停止CPU及除异步定时器和ADC外的所有I/O模块以减少ADC转换期间的开关噪声。待机模式下，晶振/谐振器振荡器保持运行而设备的其余部分处于睡眠状态。这允许快速启动并结合低功耗。扩展待机模式下，主振荡器和异步定时器均继续运行。Atmel提供QTouch 库，用于将电容触摸按钮、滑块和滚轮功能嵌入AVR微控制器中。专利的电荷转移信号采集技术提供了稳健的感应，并包括完全消抖的触摸键报告，还包括相邻键抑制(AKS)技术，以实现按键事件的明确检测。易于使用的QTouch套件工具链允许您探索、开发和调试自己的触摸应用程序。该设备采用Atmel的高密度非易失性存储技术制造。片上ISP闪存允许通过SPI串行接口、常规非易失性存储器编程器或在AVR核心上运行的片上引导程序对程序存储器进行系统内重新编程。引导程序可以使用任何接口下载应用程序到应用闪存中。当应用程序闪存部分更新时，引导闪存部分中的软件将继续运行，从而提供真正的读写同时操作。通过将8位RISC CPU与单片上的系统内自编程闪存相结合， ATmega324P是一款强大的微控制器，为许多嵌入式控制应用提供了高度灵活且经济高效的解决方案。ATmega324P支持全套的程序和系统开发工具，包括：C编译器、宏汇编器、程序调试器/模拟器、在线仿真器以及评估套件。

收藏
对比

SMT扩展库

5.4折

1+￥40.473
10+￥37.7784
30+￥36.9738
100+￥36.2934

现货最快4小时发货

广东仓: 0

江苏仓: 1

10个/管

个

总额￥0

近期成交1单

ATMEGA324PA-MU

品牌: MICROCHIP(美国微芯)

封装: VQFN-44(7x7)

类目: 单片机(MCU/MPU/SOC)

编号: C1337559

CPU内核: AVR

CPU最大主频: 20MHz

程序存储容量: 32KB

程序存储器类型: FLASH

描述ATmega164A/PA/324A/PA/644A/PA/1284/P 是一种基于增强型RISC架构的低功耗CMOS 8位微控制器。该器件为40/49引脚设备，闪存容量从16 KB到128 KB不等，SRAM容量从1 KB到16 KB，EEPROM容量从512字节到4 KB。通过单时钟周期执行指令，这些设备实现了接近每兆赫兹一百万条指令（MIPS）的CPU吞吐量，允许系统设计者优化功耗与处理速度之间的平衡。ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P 提供以下特性：16/32/64/128KB的具有读写同时进行能力的在系统可编程闪存，512/1K/2K/4K字节的EEPROM，1/2/4/16KB的SRAM，32个通用I/O线，32个通用工作寄存器，实时时钟（RTC），三个（对于ATmega1284/1284P是四个）带有比较模式和PWM功能的灵活定时器/计数器，两个USART，一个面向字节的两线串行接口，一个8通道、10位ADC，具有可选差分输入级和可编程增益，带内部振荡器的可编程看门狗定时器，一个SPI串行端口，符合IEEE std. 1149.1标准的JTAG测试接口（也用于访问片上调试系统和编程），以及六种软件可选的节能模式。空闲模式停止CPU运行但允许SRAM、定时器/计数器、SPI端口和中断系统继续运作。掉电模式保存寄存器内容但冻结振荡器，禁用所有其他芯片功能直到下一个中断或硬件复位。在省电模式下，异步定时器继续运行，允许用户在设备其余部分处于休眠状态时维持定时基准。ADC降噪模式停止CPU及除异步定时器和ADC之外的所有I/O模块以减少ADC转换期间的开关噪声。待机模式下，晶振/谐振器振荡器运行而设备其余部分处于休眠状态，这允许快速启动的同时保持低功耗。扩展待机模式中，主振荡器和异步定时器都继续运行。Microchip提供QTouch库，用于将电容触摸按钮、滑块和滚轮功能嵌入AVR微控制器中。专利的电荷转移信号采集技术提供了强大的感应性能，并包括完全去抖动的触摸键报告，并采用了相邻键抑制（AKS）技术来实现按键事件的明确检测。易于使用的QTouch套件工具链允许您探索、开发并调试自己的触摸应用。该设备采用高密度非易失性存储器技术制造。片上ISP Flash允许通过SPI串行接口、传统的非易失性存储器编程器或运行于AVR核心上的片上引导程序对程序存储器进行在系统重新编程。引导程序可以使用任何接口下载应用程序至应用程序Flash存储器。当应用程序Flash部分更新时，Boot Flash部分中的软件将继续运行，从而提供真正的读写同时操作。通过将8位RISC CPU与片上在系统自编程Flash结合在一个单片上，ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P成为一款功能强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。

收藏
对比

SMT扩展库

6.8折

1+￥41.9764
10+￥41.1944
30+￥40.6708
100+￥40.1404

现货最快4小时发货

广东仓: 0

江苏仓: 2

360个/托盘

个

总额￥0

近期成交1单

ATMEGA324PB-MU

品牌: MICROCHIP(美国微芯)

封装: VQFN-44(7x7)

类目: 单片机(MCU/MPU/SOC)

编号: C1338744

CPU内核: AVR

CPU最大主频: 20MHz

程序存储容量: 32KB

I/O数量: 39

收藏
对比

SMT扩展库

SMT补贴嘉立创库存33

1+￥28.73
10+￥24.82
30+￥22.5

现货最快4小时发货

广东仓: 32

360个/托盘

个

总额￥0

近期成交6单

ATMEGA324PA-AUR

品牌: MICROCHIP(美国微芯)

封装: TQFP-44(10x10)

类目: 单片机(MCU/MPU/SOC)

编号: C2053245

CPU内核: AVR

CPU最大主频: 20MHz

程序存储容量: 32KB

程序存储器类型: FLASH

收藏
对比

SMT扩展库

1+￥46.99
10+￥45.91
30+￥45.18

现货最快4小时发货

广东仓: 0

江苏仓: 10

2000个/圆盘

个

总额￥0

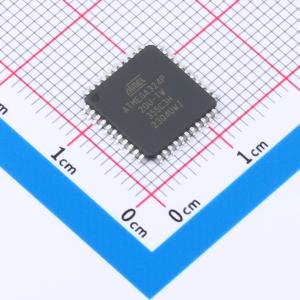

ATMEGA324P-20AU

品牌: MICROCHIP(美国微芯)

封装: TQFP-44(10x10)

类目: 单片机(MCU/MPU/SOC)

编号: C219269

CPU内核: AVR

CPU最大主频: 20MHz

程序存储容量: 32KB

程序存储器类型: FLASH

描述ATmega164P/V/324P/V/644P/V 是一款基于增强型 RISC 架构的低功耗、CMOS 8 位微控制器。该设备有 40/44 针脚，闪存容量从 16 KB 到 64 KB 不等，SRAM 容量为 1 KB 到 4 KB，EEPROM 容量为 512 字节到 2 KB。通过在一个时钟周期内执行指令，这些设备实现了接近每兆赫兹一百万条指令（MIPS）的 CPU 吞吐量，使系统设计者能够在功耗和处理速度之间进行优化。高性能、低功耗增强型 RISC 架构微控制器。131 条强大的指令——大多数单时钟周期执行。2X8 通用工作寄存器。完全静态操作。在 20 MHz 下最高可达 20 MIPS 吞吐量。片上两周期乘法器。高耐久非易失性存储段，包括 16K/32K/64K 字节的系统内自编程闪存程序存储器、512B/1K/2K 字节 EEPROM 和 1K/2K/4K 字节内部 SRAM。写入/擦除周期:10,000 次闪存 / 100,000 次 EEPROM，数据保留时间:85℃ 下 20 年 / 25℃ 下 100 年。可选引导代码区带有独立锁位。通过片上引导程序进行系统内编程。真正的读写操作。软件安全的编程锁定。JTAG（符合 IEEE 标准 1149.1）接口，边界扫描功能根据 JTAG 标准，广泛的片上调试支持，通过 JTAG 接口对闪存、EEPROM、熔丝和锁位进行编程。外围设备特性包括两个带有独立预分频器和比较模式的 8 位定时/计数器，一个带有独立预分频器、比较模式和捕获模式的 16 位定时/计数器，带单独振荡器的实时时钟。六个 PWM 通道，8 路、10 位 ADC，差分模式下可选增益为 1 倍、10 倍或 200 倍，字节定向两线串行接口，两个可编程串行 USART，主/从 SPI 串行接口，带单独片上振荡器的可编程看门狗定时器，片上模拟比较器中断和引脚变化唤醒。特殊微控制器特性包括电源上电复位和可编程欠压检测、内部校准 RC 振荡器、外部和内部中断源以及六种睡眠模式:空闲、ADC 噪声减少等。
