ATMEGA324PB-AU

品牌

MICROCHIP(美国微芯)

封装

TQFP-44(10x10)

类目

单片机(MCU/MPU/SOC)

编号

C1337254

CPU内核

AVR

CPU最大主频

20MHz

程序存储容量

32KB

程序存储器类型

FLASH

描述ATmega324PB 是一款基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令，ATmega324PB 实现了接近每MHz 1MIPS的吞吐量。这使得系统设计者能够针对功耗与处理速度进行优化。AVR核心结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的单条指令中访问两个独立的寄存器。由此产生的架构具有更高的代码效率，并且比传统的CISC微控制器快十倍。ATmega324PB 提供以下功能：32K字节的带读写同时功能的在系统可编程Flash、1K字节EEPROM、2K字节SRAM、39条通用I/O线、32个通用工作寄存器、5个带有比较模式的灵活定时器/计数器、内部和外部中断、三个串行可编程USART、两个面向字节的两线制串行接口（I2C）、两个SPI串行端口、一个8通道10位ADC，带有可选差分输入级和可编程增益、带有内部振荡器的可编程看门狗定时器、符合IEEE std. 1149.1标准的JTAG测试接口（也用于访问片上调试系统和编程）、时钟故障检测机制以及六种软件可选的节能模式。空闲模式停止CPU运行，但允许SRAM、定时器/计数器、USART、两线制串行接口、SPI端口和中断系统继续运行。PTC支持多达32个自电容传感器和256个互电容传感器。掉电模式保存寄存器内容，但冻结振荡器，禁用所有其他芯片功能直到下一个中断或硬件复位。在节能模式下，异步定时器继续运行，允许用户在设备其余部分处于睡眠状态时保持定时器基准。此外，还能够在节能模式下运行PTC/触摸唤醒以及动态开启/关闭PTC模拟和数字部分。ADC降噪模式停止CPU和所有I/O模块，除了异步定时器、PTC和ADC，以减少ADC转换期间的开关噪声。在待机模式下，晶体/谐振器振荡器运行，而设备的其余部分处于睡眠状态。这允许非常快速启动的同时保持低功耗。该设备采用高密度非易失性存储技术制造。片上ISP Flash允许通过SPI串行接口使用传统非易失性存储编程器或在AVR核心上运行的片上引导程序对程序存储器进行在系统重编程。引导程序可以使用任何接口将应用程序下载到应用程序Flash存储器中。当应用程序Flash部分更新时，引导Flash部分中的软件将继续运行，提供真正的读写同时操作。通过将8位RISC CPU与片上自编程Flash集成在一个单片上，ATmega324PB是一款功能强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。

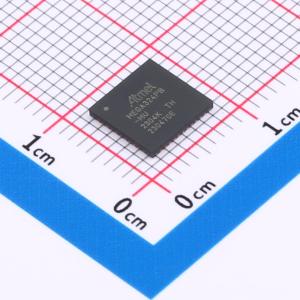

ATMEGA324P-B15MZ

品牌

MICROCHIP(美国微芯)

封装

VQFN-44(7x7)

类目

单片机(MCU/MPU/SOC)

编号

C3226512
