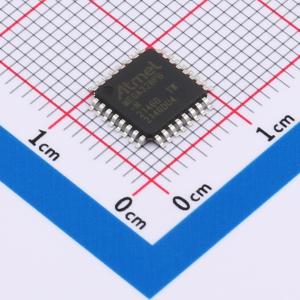

ATMEGA328PB-AU

品牌

MICROCHIP(美国微芯)

封装

TQFP-32(7x7)

类目

单片机(MCU/MPU/SOC)

编号

C132230

CPU内核

AVR

CPU最大主频

20MHz

程序存储容量

32KB

程序存储器类型

FLASH

描述ATmega328PB 是一款基于 AVR 增强型 RISC 架构的低功耗 CMOS 8 位微控制器。通过在单个时钟周期内执行强大的指令，ATmega328PB 可以实现接近每 MHz 1 MIPS 的吞吐量。这使得系统设计者可以在功耗和处理速度之间进行优化。该核心结合了丰富的指令集和 32 个通用工作寄存器。所有 32 个寄存器都直接连接到算术逻辑单元 (ALU)，允许在单个时钟周期内执行的一条指令访问两个独立的寄存器。由此产生的架构代码效率更高，同时比传统的 CISC 微控制器快十倍。ATmega328PB 提供以下功能：具有读写同时进行功能的 32 KB 在系统可编程 Flash、1 KB EEPROM、2 KB SRAM、27 个通用 I/O 线、32 个通用工作寄存器、五个带比较模式的灵活定时器/计数器、内部和外部中断、两个串行可编程 USART、两个字节级两线串行接口 (I2C)、两个 SPI 串行端口、8 通道 10 位 ADC（TQFP 和 QFN/MLF 封装）、带内部振荡器的可编程看门狗定时器、时钟失效检测机制以及六种软件可选的节能模式。空闲模式停止 CPU 而允许 SRAM、定时器/计数器、USART、两线串行接口、SPI 端口和中断系统继续运行。PTC 支持最多 24 个自电容传感器和 144 个互电容传感器。掉电模式保存寄存器内容但冻结振荡器，禁用所有其他芯片功能直到下一次中断或硬件复位。在省电模式下，异步定时器继续运行，允许用户在设备其余部分处于睡眠状态时保持定时器基准。此外，还支持 PTC 在省电模式下运行/触摸唤醒以及 PTC 模拟和数字部分的动态开关。ADC 降噪模式停止 CPU 和所有 I/O 模块，除了异步定时器、PTC 和 ADC，以减少 ADC 转换期间的开关噪声。在待机模式下，晶体/谐振器振荡器运行而设备其余部分处于睡眠状态。这允许快速启动并结合低功耗。该设备采用高密度非易失性存储技术制造。片上 ISP Flash 允许通过 SPI 串行接口在系统中重新编程程序存储器，或者通过传统的非易失性存储器编程器或运行在 AVR 核心上的片上引导程序进行编程。引导程序可以使用任何接口将应用程序下载到应用程序 Flash 存储器中。当应用程序 Flash 部分更新时，引导 Flash 部分中的软件将继续运行，从而提供真正的读写同时操作。通过将 8 位 RISC CPU 与片上在系统自编程 Flash 结合在一个单片芯片上，ATmega328PB 成为一种功能强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。ATmega328PB 由一套完整的程序和系统开发工具支持，包括 C 编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。

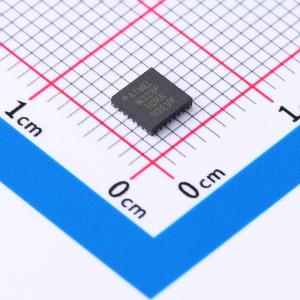

ATMEGA328P-MU

品牌

MICROCHIP(美国微芯)

封装

VQFN-32(5x5)

类目

单片机(MCU/MPU/SOC)

编号

C7499261

CPU内核

AVR

CPU最大主频

20MHz

I/O数量

23

ADC(位数)

10bit

ATMEGA328PB-ANR

品牌

MICROCHIP(美国微芯)

封装

TQFP-32(7x7)

类目

单片机(MCU/MPU/SOC)

编号

C2053137

CPU内核

AVR

CPU最大主频

20MHz

程序存储容量

32KB

程序存储器类型

FLASH

描述ATmega328PB 是一款基于增强型 RISC 架构的低功耗 CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令，ATmega328PB 可以实现接近每 MHz 1MIPS 的吞吐量。这使系统设计者能够优化设备的功耗与处理速度。核心结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的单条指令中访问两个独立的寄存器。由此产生的架构代码效率更高，同时实现了比传统CISC微控制器快十倍的吞吐量。ATmega328PB 提供以下特性：具有读写同步功能的32K字节片上可编程Flash、1K字节EEPROM、2K字节SRAM、27条通用I/O线、32个通用工作寄存器、五个带有比较模式的灵活定时器/计数器、内部和外部中断、两个串行可编程USART、两个面向字节的两线串行接口(I2C)、两个SPI串行端口、TQFP和QFN/MLF封装中的8通道10位ADC、带内部振荡器的可编程看门狗定时器、时钟失效检测机制以及六种软件可选的节能模式。空闲模式会停止CPU运行，但允许SRAM、定时器/计数器、USART、两线串行接口、SPI端口和中断系统继续工作。PTC支持最多启用24个自容式传感器和144个互容式传感器。掉电模式保存寄存器内容，但冻结振荡器，禁用所有其他芯片功能，直到下一个中断或硬件复位为止。在节能模式下，异步定时器继续运行，允许用户在设备其余部分休眠时保持定时基准。此外，还能够在节能模式/触控唤醒及PTC模拟和数字部分动态开关的情况下运行PTC。ADC降噪模式停止CPU及除异步定时器、PTC和ADC外的所有I/O模块，以减少ADC转换期间的切换噪声。在待机模式下，晶体/谐振器振荡器运行而设备其余部分处于休眠状态。这样可以在极低功耗的同时实现快速启动。该设备采用高密度非易失性存储技术制造。片上ISP Flash允许通过SPI串行接口、常规非易失性存储器编程器或运行于AVR核心上的片上引导程序对程序存储器进行在系统重新编程。引导程序可以使用任何接口将应用程序下载到应用Flash存储器中。当应用Flash部分更新时，引导Flash部分中的软件将继续运行，提供真正的读写同步操作。通过将8位RISC CPU与片上自编程Flash结合在同一芯片上，ATmega328PB 成为一种强大且高度灵活、成本效益高的解决方案，适用于多种嵌入式控制应用。ATmega328PB 支持一整套程序和系统开发工具，包括：C编译器、宏汇编器、程序调试器/仿真器、在线仿真器和评估套件。

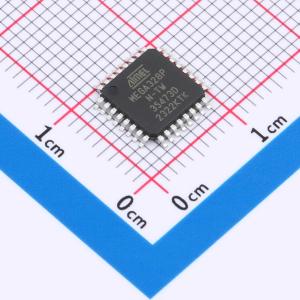

ATMEGA328P-AUR

品牌

MICROCHIP(美国微芯)

封装

TQFP-32(7x7)

类目

单片机(MCU/MPU/SOC)

编号

C618816

CPU内核

AVR

CPU最大主频

20MHz

I/O数量

23

ADC(位数)

10bit

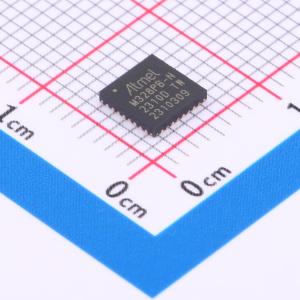

ATMEGA328PB-MU

品牌

MICROCHIP(美国微芯)

封装

QFN-32-EP(5x5)

类目

单片机(MCU/MPU/SOC)

编号

C967933

CPU内核

AVR

CPU最大主频

20MHz

程序存储容量

32KB

程序存储器类型

FLASH

描述ATmega328PB是一款基于AVR增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令，ATmega328PB实现了接近每MHz 1MIPS的吞吐量。这使系统设计者能够针对功耗与处理速度进行优化。核心将丰富的指令集与32个通用工作寄存器结合在一起。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的单条指令访问两个独立的寄存器。由此产生的架构代码效率更高，同时比传统的CISC微控制器快十倍的吞吐量。ATmega328PB具有以下特性：32K字节的带读写同时能力的系统可编程Flash、1K字节EEPROM、2K字节SRAM、27个通用I/O线、32个通用工作寄存器、五个灵活的带比较模式的定时器/计数器、内部和外部中断、两个串行可编程USART、两个面向字节的两线串行接口(I2C)、两个SPI串行端口、TQFP和QFN/MLF封装中的8通道10位ADC、带有内部振荡器的可编程看门狗定时器、时钟故障检测机制以及六种软件可选的节能模式。空闲模式停止CPU运行但允许SRAM、定时器/计数器、USART、两线串行接口、SPI端口和中断系统继续工作。PTC支持最多24个自电容传感器和144个互电容传感器。掉电模式保存寄存器内容但冻结振荡器，禁用所有其他芯片功能直到下一个中断或硬件复位。在节能模式下，异步定时器继续运行，允许用户在设备其余部分休眠时保持定时基准。此外，还能够在节能模式下运行PTC/触摸唤醒及动态开关PTC模拟和数字部分的能力。ADC降噪模式停止CPU和除异步定时器、PTC和ADC之外的所有I/O模块，以减少ADC转换期间的切换噪声。在待机模式下，晶体/谐振器振荡器运行而设备其余部分处于休眠状态。这样可以在低功耗的同时实现非常快速的启动。该器件采用高密度非易失性存储技术制造。片上ISP Flash允许通过SPI串行接口、常规非易失性存储器编程器或运行于AVR核心上的片上引导程序对程序存储器进行系统内的重新编程。引导程序可以使用任何接口下载应用程序至应用Flash存储器中。当应用程序Flash部分更新时，引导Flash部分中的软件将继续运行，提供真正的读写同时操作。通过将8位RISC CPU与片上系统自编程Flash集成在同一芯片上，ATmega328PB成为一款强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。ATmega328PB得到了包括C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件在内的完整程序和系统开发工具的支持。

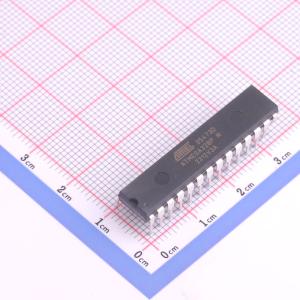

ATMEGA328P-PU

品牌

MICROCHIP(美国微芯)

封装

DIP-28-300mil

类目

单片机(MCU/MPU/SOC)

编号

C33901

CPU内核

AVR

CPU最大主频

20MHz

程序存储容量

32KB

程序存储器类型

FLASH

ATMEGA328PB-MN

品牌

MICROCHIP(美国微芯)

封装

QFN-32-EP(5x5)

类目

单片机(MCU/MPU/SOC)

编号

C1337164

CPU内核

AVR

CPU最大主频

20MHz

程序存储容量

32KB

I/O数量

27

描述ATmega328PB 是一款基于 AVR 增强型 RISC 架构的低功耗 CMOS 8 位微控制器。通过在单个时钟周期内执行强大的指令，ATmega328PB 可以实现接近每 MHz 1 MIPS 的吞吐量。这使得系统设计者可以在功耗和处理速度之间进行优化。该核心结合了丰富的指令集和 32 个通用工作寄存器。所有 32 个寄存器都直接连接到算术逻辑单元 (ALU)，允许在单个时钟周期内执行的一条指令访问两个独立的寄存器。由此产生的架构代码效率更高，同时比传统的 CISC 微控制器快十倍。ATmega328PB 提供以下功能：具有读写同时进行功能的 32 KB 在系统可编程 Flash、1 KB EEPROM、2 KB SRAM、27 个通用 I/O 线、32 个通用工作寄存器、五个带比较模式的灵活定时器/计数器、内部和外部中断、两个串行可编程 USART、两个字节级两线串行接口 (I2C)、两个 SPI 串行端口、8 通道 10 位 ADC（TQFP 和 QFN/MLF 封装）、带内部振荡器的可编程看门狗定时器、时钟失效检测机制以及六种软件可选的节能模式。空闲模式停止 CPU 而允许 SRAM、定时器/计数器、USART、两线串行接口、SPI 端口和中断系统继续运行。PTC 支持最多 24 个自电容传感器和 144 个互电容传感器。掉电模式保存寄存器内容但冻结振荡器，禁用所有其他芯片功能直到下一次中断或硬件复位。在省电模式下，异步定时器继续运行，允许用户在设备其余部分处于睡眠状态时保持定时器基准。此外，还支持 PTC 在省电模式下运行/触摸唤醒以及 PTC 模拟和数字部分的动态开关。ADC 降噪模式停止 CPU 和所有 I/O 模块，除了异步定时器、PTC 和 ADC，以减少 ADC 转换期间的开关噪声。在待机模式下，晶体/谐振器振荡器运行而设备其余部分处于睡眠状态。这允许快速启动并结合低功耗。该设备采用高密度非易失性存储技术制造。片上 ISP Flash 允许通过 SPI 串行接口在系统中重新编程程序存储器，或者通过传统的非易失性存储器编程器或运行在 AVR 核心上的片上引导程序进行编程。引导程序可以使用任何接口将应用程序下载到应用程序 Flash 存储器中。当应用程序 Flash 部分更新时，引导 Flash 部分中的软件将继续运行，从而提供真正的读写同时操作。通过将 8 位 RISC CPU 与片上在系统自编程 Flash 结合在一个单片芯片上，ATmega328PB 成为一种功能强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。ATmega328PB 由一套完整的程序和系统开发工具支持，包括 C 编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。

ATMEGA328PB-AUR

品牌

MICROCHIP(美国微芯)

封装

TQFP-32(7x7)

类目

单片机(MCU/MPU/SOC)

编号

C461612

CPU内核

AVR

CPU最大主频

20MHz

程序存储容量

32KB

程序存储器类型

FLASH

描述ATmega328PB 是一款基于 AVR 增强型 RISC 架构的低功耗 CMOS 8 位微控制器。通过在单个时钟周期内执行强大的指令，ATmega328PB 可以实现接近每 MHz 1 MIPS 的吞吐量。这使得系统设计者可以在功耗和处理速度之间进行优化。该核心结合了丰富的指令集和 32 个通用工作寄存器。所有 32 个寄存器都直接连接到算术逻辑单元 (ALU)，允许在单个时钟周期内执行的一条指令访问两个独立的寄存器。由此产生的架构代码效率更高，同时比传统的 CISC 微控制器快十倍。ATmega328PB 提供以下功能：具有读写同时进行功能的 32 KB 在系统可编程 Flash、1 KB EEPROM、2 KB SRAM、27 个通用 I/O 线、32 个通用工作寄存器、五个带比较模式的灵活定时器/计数器、内部和外部中断、两个串行可编程 USART、两个字节级两线串行接口 (I2C)、两个 SPI 串行端口、8 通道 10 位 ADC（TQFP 和 QFN/MLF 封装）、带内部振荡器的可编程看门狗定时器、时钟失效检测机制以及六种软件可选的节能模式。空闲模式停止 CPU 而允许 SRAM、定时器/计数器、USART、两线串行接口、SPI 端口和中断系统继续运行。PTC 支持最多 24 个自电容传感器和 144 个互电容传感器。掉电模式保存寄存器内容但冻结振荡器，禁用所有其他芯片功能直到下一次中断或硬件复位。在省电模式下，异步定时器继续运行，允许用户在设备其余部分处于睡眠状态时保持定时器基准。此外，还支持 PTC 在省电模式下运行/触摸唤醒以及 PTC 模拟和数字部分的动态开关。ADC 降噪模式停止 CPU 和所有 I/O 模块，除了异步定时器、PTC 和 ADC，以减少 ADC 转换期间的开关噪声。在待机模式下，晶体/谐振器振荡器运行而设备其余部分处于睡眠状态。这允许快速启动并结合低功耗。该设备采用高密度非易失性存储技术制造。片上 ISP Flash 允许通过 SPI 串行接口在系统中重新编程程序存储器，或者通过传统的非易失性存储器编程器或运行在 AVR 核心上的片上引导程序进行编程。引导程序可以使用任何接口将应用程序下载到应用程序 Flash 存储器中。当应用程序 Flash 部分更新时，引导 Flash 部分中的软件将继续运行，从而提供真正的读写同时操作。通过将 8 位 RISC CPU 与片上在系统自编程 Flash 结合在一个单片芯片上，ATmega328PB 成为一种功能强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。ATmega328PB 由一套完整的程序和系统开发工具支持，包括 C 编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。

ATMEGA328-PU

品牌

MICROCHIP(美国微芯)

封装

PDIP-28

类目

单片机(MCU/MPU/SOC)

编号

C613508

CPU内核

AVR

CPU最大主频

20MHz

程序存储容量

32KB

I/O数量

23

描述ATmega48A/PA/88A/PA/168A/PA/328/P 是一款基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在一个时钟周期内执行强大的指令，ATmega48A/PA/88A/PA/168A/PA/328/P实现了接近每MHz 1 MIPS的吞吐量，使系统设计者能够在功耗和处理速度之间进行优化。AVR核心结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在单个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的架构在代码效率上更高，同时比传统的CISC微控制器快达十倍。ATmega48A/PA/88A/PA/168A/PA/328/P提供了以下功能：具有读写同时能力的4K/8K字节的片上可编程Flash，256/512/512/1K字节EEPROM，512/1K/1K/2K字节SRAM，23条通用I/O线，32个通用工作寄存器，三个带比较模式的灵活定时器/计数器，内部和外部中断，一个串行可编程USART，面向字节的两线制串行接口，SPI串行端口，6通道10位ADC（TQFP和VQFN封装中有8个通道），带有内部振荡器的可编程看门狗定时器，以及五种软件可选的节能模式。空闲模式停止CPU运行，但允许SRAM、定时器/计数器、USART、两线制串行接口、SPI端口和中断系统继续运作。掉电模式保存寄存器内容，但冻结振荡器，禁用其他所有芯片功能直到下一个中断或硬件复位。在节能模式下，异步定时器继续运行，允许用户在设备其余部分处于睡眠状态时维持一个定时基准。ADC降噪模式停止CPU和所有I/O模块，除了异步定时器和ADC，以减少ADC转换期间的开关噪声。在待机模式下，晶体/谐振器振荡器运行，而设备的其余部分处于睡眠状态。这使得快速启动与低功耗相结合成为可能。Microchip为将电容触摸按钮、滑块和转轮功能嵌入AVR微控制器提供了QTouch库。专利的电荷转移信号采集技术提供了强大的感应，并包括完全去抖动的触摸键报告，还包括相邻键抑制(AKS)技术，用于明确检测按键事件。易于使用的QTouch套件工具链让您能够探索、开发和调试自己的触摸应用。该设备使用Microchip的高密度非易失性存储器技术制造。片上ISP Flash允许通过SPI串行接口、常规非易失性存储器编程器或运行于AVR核心上的片上引导程序来对程序存储器进行片上重新编程。引导程序可以使用任何接口下载应用程序到应用程序Flash存储器中。当应用程序Flash部分被更新时，引导Flash部分中的软件将继续运行，提供真正的读写同时操作。通过将8位RISC CPU与片上自编程Flash结合在同一芯片上，ATmega48A/PA/88A/PA/168A/PA/328/P是一款强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。ATmega48A/PA/88A/PA/168A/PA/328/P AVR得到了一套完整的程序和系统开发工具的支持，包括：C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。

ATMEGA328P-AN

品牌

MICROCHIP(美国微芯)

封装

TQFP-32(7x7)

类目

单片机(MCU/MPU/SOC)

编号

C618732

CPU内核

AVR

CPU最大主频

20MHz

I/O数量

23

ADC(位数)

10bit

描述ATmega48A/PA/88A/PA/168A/PA/328/P 是一种基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令，ATmega48A/PA/88A/PA/168A/PA/328/P 达到了接近每MHz 1 MIPS的吞吐量，使得系统设计者可以在功耗和处理速度之间进行优化。AVR核心结合了丰富的指令集与32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的架构在代码效率上更高，同时实现了比传统的CISC微控制器快达十倍的吞吐量。ATmega48A/PA/88A/PA/168A/PA/328/P 提供以下功能：具有读写同时能力的4K/8K字节片内可编程Flash、256/512/512/1K字节EEPROM、512/1K/1K/2K字节SRAM、23条通用I/O线、32个通用工作寄存器、三个带有比较模式的灵活定时器/计数器、内部和外部中断、一个串行可编程USART、面向字节的两线串行接口、一个SPI串行端口、一个6通道10位ADC（TQFP和VQFN封装中为8通道）、一个带内部振荡器的可编程看门狗定时器以及五种软件可选的节能模式。空闲模式停止CPU运行但允许SRAM、定时器/计数器、USART、两线串行接口、SPI端口和中断系统继续运作。掉电模式保存寄存器内容但冻结振荡器，禁用所有其他芯片功能直到下一次中断或硬件复位。在省电模式下，异步定时器继续运行，允许用户在设备其余部分休眠时保持定时基准。ADC降噪模式停止CPU和除异步定时器及ADC外的所有I/O模块，以最小化ADC转换期间的开关噪声。在待机模式下，晶体/谐振器振荡器运行而设备其余部分休眠。这允许快速启动的同时实现低功耗。Microchip提供了QTouch库，用于将电容式触摸按钮、滑块和滚轮功能嵌入AVR微控制器中。专利的电荷转移信号采集技术提供鲁棒的感应，并包括完全去抖动的触摸按键报告以及相邻键抑制（AKS）技术，用于明确检测按键事件。易于使用的QTouch套件工具链让您能够探索、开发并调试自己的触摸应用。该器件采用Microchip的高密度非易失性存储器技术制造。片上ISP Flash允许通过SPI串行接口、传统非易失性存储器编程器或运行在AVR核心上的片上引导程序对程序存储器进行在系统重新编程。引导程序可以使用任何接口下载应用程序到应用程序Flash存储器中。当应用程序Flash部分更新时，引导Flash部分中的软件将继续运行，从而提供真正的读写同时操作。通过将8位RISC CPU与片上自编程Flash集成在一个单片芯片上，ATmega48A/PA/88A/PA/168A/PA/328/P 成为了一个强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。ATmega48A/PA/88A/PA/168A/PA/328/P AVR 得到了一整套程序和系统开发工具的支持，包括：C编译器、宏汇编器、程序调试器/模拟器、在线仿真器以及评估套件。

ATMEGA328P-PN

品牌

MICROCHIP(美国微芯)

封装

PDIP-28

类目

单片机(MCU/MPU/SOC)

编号

C1337455

CPU内核

AVR

CPU最大主频

20MHz

程序存储容量

32KB

I/O数量

23

描述ATmega48A/PA/88A/PA/168A/PA/328/P 是一款基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令，ATmega48A/PA/88A/PA/168A/PA/328/P 实现了接近每MHz 1 MIPS的吞吐量，使系统设计人员能够优化功耗与处理速度之间的平衡。AVR核心结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的单条指令中访问两个独立的寄存器。这种结构在提高代码效率的同时，实现了比传统CISC微控制器快十倍的吞吐量。ATmega48A/PA/88A/PA/168A/PA/328/P 提供以下特性：具有读写同时功能的4K/8K字节在系统可编程Flash、256/512/512/1K字节EEPROM、512/1K/1K/2K字节SRAM、23条通用I/O线、32个通用工作寄存器、三个灵活的带比较模式的定时器/计数器、内部和外部中断、一个串行可编程USART、面向字节的两线制串行接口、一个SPI串行端口、一个6通道10位ADC（TQFP和VQFN封装中有8个通道）、带有内部振荡器的可编程看门狗定时器以及五种软件可选的节能模式。空闲模式停止CPU但允许SRAM、定时器/计数器、USART、两线制串行接口、SPI端口和中断系统继续运行。掉电模式保存寄存器内容但冻结振荡器，禁用所有其他芯片功能直到下一个中断或硬件复位。在节能模式下，异步定时器继续运行，允许用户在设备其余部分休眠时保持定时基准。ADC降噪模式停止CPU和所有I/O模块（除了异步定时器和ADC）以减少ADC转换期间的开关噪声。在待机模式下，晶体/谐振器振荡器运行而设备其余部分处于休眠状态。这使得快速启动与低功耗相结合成为可能。Microchip提供了QTouch库，用于将电容式触摸按钮、滑块和滚轮功能嵌入AVR微控制器中。专利的电荷转移信号采集技术提供了稳健的传感，并包括完全去抖动的触摸按键报告以及相邻键抑制TM（AKS TM）技术，以实现明确的按键事件检测。易于使用的QTouch套件工具链让您能够探索、开发和调试自己的触摸应用。该器件采用Microchip的高密度非易失性存储器技术制造。片上ISP Flash允许通过SPI串行接口使用常规非易失性存储器编程器或运行在AVR核心上的片上引导程序对程序存储器进行在系统重编程。引导程序可以使用任何接口下载应用程序到应用程序Flash存储器中。当应用程序Flash部分被更新时，引导Flash部分中的软件将继续运行，从而提供真正的读写同时操作。通过将8位RISC CPU与片上自编程Flash集成在同一芯片上，ATmega48A/PA/88A/PA/168A/PA/328/P是一款强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。ATmega48A/PA/88A/PA/168A/PA/328/P AVR支持完整的程序和系统开发工具套件，包括：C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。

ATMEGA328P-MN

品牌

MICROCHIP(美国微芯)

封装

VQFN-32-EP(5x5)

类目

单片机(MCU/MPU/SOC)

编号

C1337395

CPU内核

AVR

CPU最大主频

20MHz

程序存储容量

16KB

程序存储器类型

FLASH

描述ATmega48A/PA/88A/PA/168A/PA/328/P 是一款基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在一个时钟周期内执行强大的指令，ATmega48A/PA/88A/PA/168A/PA/328/P实现了接近每MHz 1 MIPS的吞吐量，使系统设计者能够优化功耗与处理速度之间的平衡。AVR核心结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的架构代码效率更高，同时比传统的CISC微控制器快十倍。ATmega48A/PA/88A/PA/168A/PA/328/P提供了以下特性：4K/8K字节的具有读写同时能力的在系统可编程Flash、256/512/512/1K字节的EEPROM、512/1K/1K/2K字节的SRAM、23个通用I/O线、32个通用工作寄存器、三个具有比较模式的灵活定时器/计数器、内部和外部中断、一个串行可编程USART、面向字节的2线串行接口、一个SPI串行端口、一个6通道10位ADC（TQFP和VQFN封装中有8个通道）、一个带有内部振荡器的可编程看门狗定时器以及五种软件可选的节能模式。空闲模式停止CPU运行，但允许SRAM、定时器/计数器、USART、2线串行接口、SPI端口和中断系统继续工作。掉电模式保存寄存器内容，但冻结振荡器，禁用其他所有芯片功能直到下一次中断或硬件复位。在省电模式下，异步定时器继续运行，允许用户在设备其余部分处于睡眠状态时保持定时器基准。ADC降噪模式停止CPU和所有I/O模块，除了异步定时器和ADC，以减少ADC转换期间的开关噪声。在待机模式下，晶体/谐振器振荡器运行而设备其余部分处于睡眠状态。这允许快速启动并结合低功耗。Microchip提供QTouch库，用于将电容式触摸按钮、滑块和滚轮功能嵌入到AVR微控制器中。专利的电荷转移信号采集提供了鲁棒的感应，并包括完全去抖动的触摸键报告，还包括相邻键抑制（AKS）技术，用于明确检测按键事件。易于使用的QTouch套件工具链允许您探索、开发和调试自己的触摸应用。该器件使用Microchip的高密度非易失性存储器技术制造。片上ISP Flash允许通过SPI串行接口、传统非易失性存储器编程器或在AVR核心上运行的片上引导程序对程序存储器进行在系统重新编程。引导程序可以使用任何接口将应用程序下载到应用程序Flash存储器中。当应用程序Flash部分被更新时，引导Flash部分中的软件将继续运行，提供真正的读写同时操作。通过将8位RISC CPU与片上在系统自编程Flash结合在单片芯片上，ATmega48A/PA/88A/PA/168A/PA/328/P是一款功能强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。ATmega48A/PA/88A/PA/168A/PA/328/P AVR得到了完整的程序和系统开发工具的支持，包括：C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。

ATMEGA328PB-MNR

品牌

MICROCHIP(美国微芯)

封装

VFQFN-32(5x5)

类目

单片机(MCU/MPU/SOC)

编号

C2052793

CPU内核

AVR

CPU最大主频

20MHz

程序存储容量

32KB

程序存储器类型

FLASH

描述ATmega328PB是一款基于AVR增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令，ATmega328PB实现了接近每MHz 1MIPS的吞吐量。这使系统设计者能够针对功耗与处理速度进行优化。该核心结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在单个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的架构在代码效率上更高，并且比传统的CISC微控制器快十倍。ATmega328PB提供以下特性：32K字节具有读写同时功能的在系统可编程Flash、1K字节EEPROM、2K字节SRAM、27个通用I/O线、32个通用工作寄存器、五个灵活的带比较模式的定时器/计数器、内部和外部中断、两个串行可编程USART、两个面向字节的两线串行接口（I2C）、两个SPI串行端口、TQFP和QFN/MLF封装中的8通道10位ADC、带有内部振荡器的可编程看门狗定时器、时钟故障检测机制以及六种软件可选的节能模式。空闲模式停止CPU运行但允许SRAM、定时器/计数器、USART、两线串行接口、SPI端口和中断系统继续工作。PTC支持启用最多24个自电容传感器和144个互电容传感器。掉电模式保存寄存器内容但冻结振荡器，禁用所有其他芯片功能直到下一个中断或硬件复位。在省电模式下，异步定时器继续运行，允许用户在设备其余部分处于睡眠状态时维持一个定时基准。此外，还能够在省电模式下运行PTC/触控唤醒以及动态开启/关闭PTC模拟和数字部分。ADC降噪模式停止CPU和除异步定时器、PTC和ADC之外的所有I/O模块以减少ADC转换期间的开关噪声。在待机模式下，晶体/谐振器振荡器运行而设备其余部分处于睡眠状态。这样可以实现快速启动并结合低功耗。该器件采用高密度非易失性存储技术制造。片上ISP Flash允许通过SPI串行接口使用常规非易失性存储器编程器或运行在AVR核心上的片上引导程序对程序存储器进行在系统重编程。引导程序可以使用任何接口将应用程序下载到应用程序Flash存储器中。当应用程序Flash部分更新时，引导Flash部分中的软件将继续运行，从而提供真正的读写同时操作。通过将8位RISC CPU与单片上的在系统自编程Flash相结合，ATmega328PB是一款强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。ATmega328PB得到一整套程序和系统开发工具的支持，包括：C编译器、宏汇编器、程序调试器/仿真器、在线仿真器以及评估套件。

ATMEGA328P-ANR

品牌

MICROCHIP(美国微芯)

封装

TQFP-32(7x7)

类目

单片机(MCU/MPU/SOC)

编号

C2651976

CPU内核

AVR

CPU最大主频

20MHz

程序存储容量

32KB

程序存储器类型

FLASH

描述ATmega48A/PA/88A/PA/168A/PA/328/P 是一种基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令，ATmega48A/PA/88A/PA/168A/PA/328/P 达到了接近每MHz 1 MIPS的吞吐量，使得系统设计者可以在功耗和处理速度之间进行优化。AVR核心结合了丰富的指令集与32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的架构在代码效率上更高，同时实现了比传统的CISC微控制器快达十倍的吞吐量。ATmega48A/PA/88A/PA/168A/PA/328/P 提供以下功能：具有读写同时能力的4K/8K字节片内可编程Flash、256/512/512/1K字节EEPROM、512/1K/1K/2K字节SRAM、23条通用I/O线、32个通用工作寄存器、三个带有比较模式的灵活定时器/计数器、内部和外部中断、一个串行可编程USART、面向字节的两线串行接口、一个SPI串行端口、一个6通道10位ADC（TQFP和VQFN封装中为8通道）、一个带内部振荡器的可编程看门狗定时器以及五种软件可选的节能模式。空闲模式停止CPU运行但允许SRAM、定时器/计数器、USART、两线串行接口、SPI端口和中断系统继续运作。掉电模式保存寄存器内容但冻结振荡器，禁用所有其他芯片功能直到下一次中断或硬件复位。在省电模式下，异步定时器继续运行，允许用户在设备其余部分休眠时保持定时基准。ADC降噪模式停止CPU和除异步定时器及ADC外的所有I/O模块，以最小化ADC转换期间的开关噪声。在待机模式下，晶体/谐振器振荡器运行而设备其余部分休眠。这允许快速启动的同时实现低功耗。Microchip提供了QTouch库，用于将电容式触摸按钮、滑块和滚轮功能嵌入AVR微控制器中。专利的电荷转移信号采集技术提供鲁棒的感应，并包括完全去抖动的触摸按键报告以及相邻键抑制（AKS）技术，用于明确检测按键事件。易于使用的QTouch套件工具链让您能够探索、开发并调试自己的触摸应用。该器件采用Microchip的高密度非易失性存储器技术制造。片上ISP Flash允许通过SPI串行接口、传统非易失性存储器编程器或运行在AVR核心上的片上引导程序对程序存储器进行在系统重新编程。引导程序可以使用任何接口下载应用程序到应用程序Flash存储器中。当应用程序Flash部分更新时，引导Flash部分中的软件将继续运行，从而提供真正的读写同时操作。通过将8位RISC CPU与片上自编程Flash集成在一个单片芯片上，ATmega48A/PA/88A/PA/168A/PA/328/P 成为了一个强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。ATmega48A/PA/88A/PA/168A/PA/328/P AVR 得到了一整套程序和系统开发工具的支持，包括：C编译器、宏汇编器、程序调试器/模拟器、在线仿真器以及评估套件。

ATMEGA328PB-XMINI

品牌

MICROCHIP(美国微芯)

封装

-

类目

开发板

编号

C610933

ATMEGA328PB芯片方案验证板

品牌

LC(立创)

封装

-

类目

MCU类验证板

编号

C3024474

描述PCB空板

ATMEGA328P-MMH

品牌

MICROCHIP(美国微芯)

封装

VQFN-28-EP(5x5)

类目

单片机(MCU/MPU/SOC)

编号

C783592

ATMEGA328P-MNR

品牌

MICROCHIP(美国微芯)

封装

VQFN-32(5x5)

类目

单片机(MCU/MPU/SOC)

编号

C2053226

CPU内核

AVR

CPU最大主频

20MHz

程序存储容量

32KB

程序存储器类型

FLASH

ATMEGA328P-PU DIP28

品牌

MICROCHIP(美国微芯)

封装

PDIP-28

类目

单片机(MCU/MPU/SOC)

编号

C6508512

CPU内核

AVR

CPU最大主频

20MHz

I/O数量

23

ADC(位数)

10bit

ATMEGA328P-15AZ

品牌

MICROCHIP(美国微芯)

封装

TQFP-32(7x7)

类目

单片机(MCU/MPU/SOC)

编号

C2980231

ATMEGA328P-AU

品牌

MICROCHIP(美国微芯)

封装

TQFP-32(7x7)

类目

单片机(MCU/MPU/SOC)

编号

C3225551

CPU内核

AVR

CPU最大主频

20MHz

程序存储容量

32KB

I/O数量

23
