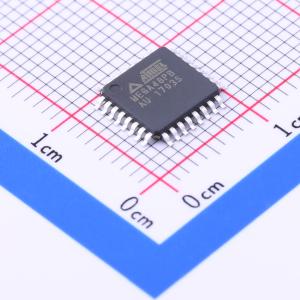

ATMEGA48PB-AU

品牌

MICROCHIP(美国微芯)

封装

TQFP-32(7x7)

类目

单片机(MCU/MPU/SOC)

编号

C177155

CPU内核

AVR

CPU最大主频

20MHz

程序存储容量

4KB

I/O数量

27

描述AVR内核结合了丰富的指令集与32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的架构代码效率更高，同时实现了比传统CISC微控制器快达十倍的数据吞吐量。ATmega48PB/88PB/168PB提供了以下特性：具有读写同时能力的4/8/16K字节系统内可编程闪存、256/512/512字节EEPROM、512/1K/1K字节SRAM、27条通用I/O线、32个通用工作寄存器、三个带比较模式的灵活定时器/计数器、内部和外部中断、一个串行可编程USART、面向字节的两线串行接口(I²C)、一个SPI串行端口、一个6通道10位ADC（TQFP和VFQFN封装中有8个通道）、带有内部振荡器的可编程看门狗定时器，以及六种软件可选的节能模式。空闲模式停止CPU运行但允许SRAM、定时器/计数器、USART、两线串行接口、SPI端口和中断系统继续运作。掉电模式保存寄存器内容但冻结振荡器，禁用其他所有芯片功能直到下一个中断或硬件复位为止。在节能模式下，异步定时器继续运行，允许用户在设备其余部分处于睡眠状态时保持定时基准。ADC降噪模式停止CPU及除异步定时器和ADC外的所有I/O模块，以最小化ADC转换期间的切换噪声。待机模式下，晶体/谐振器振荡器运行而设备其余部分处于睡眠状态。这允许快速启动同时保持低功耗。它提供QTouch 库，用于将电容式触摸按钮、滑块和滚轮功能嵌入AVR微控制器中。专利的电荷转移信号采集技术提供了鲁棒的感应，并包括完全去抖动的触摸键报告，以及相邻键抑制(AKS)技术，用于无歧义地检测按键事件。易于使用的QTouch Composer使程序员能够探索、开发和调试他们的触摸应用程序。该设备采用高密度非易失性存储技术制造。片上ISP闪存允许通过SPI串行接口、常规非易失性存储器编程器或运行于AVR核心上的片上引导程序对程序存储器进行系统内重新编程。引导程序可以使用任何接口下载应用程序到应用程序闪存中。当应用程序闪存部分被更新时，引导闪存部分中的软件将继续运行，从而实现真正的读写同时操作。通过将8位RISC CPU与系统内自编程闪存集成在单片芯片上，ATmega48PB/88PB/168PB是一款强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。ATmega48PB/88PB/168PB支持完整的程序和系统开发工具套件，包括：C编译器、宏汇编器、程序调试器/模拟器和评估套件。

ATMEGA48PB-MN

品牌

MICROCHIP(美国微芯)

封装

VFQFN-32(5x5)

类目

单片机(MCU/MPU/SOC)

编号

C1340537

CPU内核

AVR

CPU最大主频

20MHz

程序存储容量

4KB

I/O数量

27

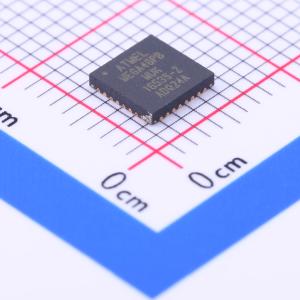

ATMEGA48PB-MUR

品牌

MICROCHIP(美国微芯)

封装

VFQFN-32(5x5)

类目

单片机(MCU/MPU/SOC)

编号

C2055439

CPU内核

AVR

CPU最大主频

20MHz

程序存储容量

4KB

程序存储器类型

FLASH

ATMEGA48PB-MNR

品牌

MICROCHIP(美国微芯)

封装

VFQFN-32(5x5)

类目

单片机(MCU/MPU/SOC)

编号

C2055129

CPU内核

AVR

CPU最大主频

20MHz

程序存储容量

4KB

程序存储器类型

FLASH

ATMEGA48PB-AUR

品牌

MICROCHIP(美国微芯)

封装

TQFP-32(7x7)

类目

单片机(MCU/MPU/SOC)

编号

C2054053

CPU内核

AVR

CPU最大主频

20MHz

程序存储容量

4KB

程序存储器类型

FLASH

ATMEGA48PB-ANR

品牌

MICROCHIP(美国微芯)

封装

TQFP-32(7x7)

类目

单片机(MCU/MPU/SOC)

编号

C2054280

CPU内核

AVR

CPU最大主频

20MHz

程序存储容量

4KB

程序存储器类型

FLASH

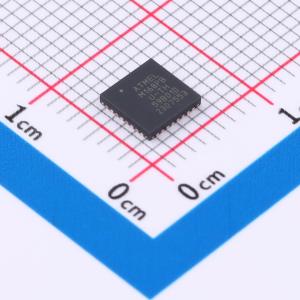

ATMEGA168PB-MUR

品牌

MICROCHIP(美国微芯)

封装

VFQFN-32(5x5)

类目

单片机(MCU/MPU/SOC)

编号

C2053060

CPU内核

AVR

CPU最大主频

20MHz

程序存储容量

16KB

程序存储器类型

FLASH

描述ATmega48PB/88PB/168PB是一款基于AVR增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令，ATmega48PB/88PB/168PB实现了接近每MHz 1 MIPS的吞吐量，使系统设计者能够优化功耗与处理速度之间的平衡。该设备结合了丰富的指令集和32个通用工作寄存器，所有这些都直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的一条指令中访问两个独立的寄存器。这使得代码效率更高，并且比传统的CISC微控制器快十倍。ATmega48PB/88PB/168PB提供以下特性：具有读写同时进行能力的4/8/16K字节在系统可编程闪存、256/512/512字节EEPROM、512/1K/1K字节SRAM、27条通用I/O线、32个通用工作寄存器、三个带有比较模式的灵活定时器/计数器、内部和外部中断、一个串行可编程USART、面向字节的两线串行接口(I2C)、一个SPI串行端口、一个6通道10位ADC（TQFP和VQFN封装中有8个通道）、一个带有内部振荡器的可编程看门狗定时器以及六种软件可选的节能模式。空闲模式停止CPU运行，但允许SRAM、定时器/计数器、USART、两线串行接口、SPI端口和中断系统继续工作。掉电模式保存寄存器内容，但冻结振荡器，禁用所有其他芯片功能，直到下一次中断或硬件复位。在节能模式下，异步定时器继续运行，允许用户在设备其余部分休眠时保持定时基准。ADC降噪模式停止CPU和所有I/O模块（除了异步定时器和ADC）的工作，以减少ADC转换期间的开关噪声。在待机模式下，晶体/谐振器振荡器运行，而设备的其余部分处于休眠状态。这允许非常快速地启动并结合低功耗。Microchip提供了QTouch 库，用于将电容式触摸按钮、滑块和轮的功能嵌入AVR微控制器中。专利的电荷转移信号采集提供了稳健的感应，并包括完全去抖动的触摸键报告，并包括相邻键抑制™(AKS™)技术，以实现对按键事件的明确检测。易于使用的QTouch Composer允许您探索、开发和调试自己的触摸应用程序。该设备采用Microchip的高密度非易失性存储器技术制造。片上ISP Flash允许通过SPI串行接口、常规非易失性存储器编程器或运行在AVR核心上的片上引导程序对程序存储器进行在系统重新编程。引导程序可以使用任何接口将应用程序下载到应用程序Flash存储器中。当应用程序Flash部分更新时，引导Flash部分中的软件将继续运行，从而提供真正的读写同时操作。通过将8位RISC CPU与片上自编程Flash结合在单片芯片上，ATmega48PB/88PB/168PB是一款强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。

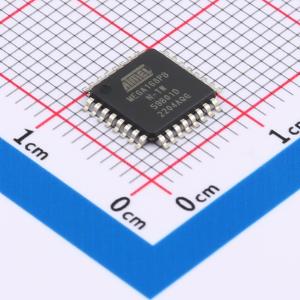

ATMEGA168PB-AN

品牌

MICROCHIP(美国微芯)

封装

TQFP-32(7x7)

类目

单片机(MCU/MPU/SOC)

编号

C1340760

CPU内核

AVR

CPU最大主频

20MHz

程序存储容量

16KB

程序存储器类型

FLASH

描述ATmega48PB/88PB/168PB是一款基于AVR增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令，ATmega48PB/88PB/168PB实现了接近每MHz 1 MIPS的吞吐量，使系统设计者能够优化功耗与处理速度之间的平衡。该设备结合了丰富的指令集和32个通用工作寄存器，所有这些都直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的一条指令中访问两个独立的寄存器。这使得代码效率更高，并且比传统的CISC微控制器快十倍。ATmega48PB/88PB/168PB提供以下特性：具有读写同时进行能力的4/8/16K字节在系统可编程闪存、256/512/512字节EEPROM、512/1K/1K字节SRAM、27条通用I/O线、32个通用工作寄存器、三个带有比较模式的灵活定时器/计数器、内部和外部中断、一个串行可编程USART、面向字节的两线串行接口(I2C)、一个SPI串行端口、一个6通道10位ADC（TQFP和VQFN封装中有8个通道）、一个带有内部振荡器的可编程看门狗定时器以及六种软件可选的节能模式。空闲模式停止CPU运行，但允许SRAM、定时器/计数器、USART、两线串行接口、SPI端口和中断系统继续工作。掉电模式保存寄存器内容，但冻结振荡器，禁用所有其他芯片功能，直到下一次中断或硬件复位。在节能模式下，异步定时器继续运行，允许用户在设备其余部分休眠时保持定时基准。ADC降噪模式停止CPU和所有I/O模块（除了异步定时器和ADC）的工作，以减少ADC转换期间的开关噪声。在待机模式下，晶体/谐振器振荡器运行，而设备的其余部分处于休眠状态。这允许非常快速地启动并结合低功耗。Microchip提供了QTouch 库，用于将电容式触摸按钮、滑块和轮的功能嵌入AVR微控制器中。专利的电荷转移信号采集提供了稳健的感应，并包括完全去抖动的触摸键报告，并包括相邻键抑制™(AKS™)技术，以实现对按键事件的明确检测。易于使用的QTouch Composer允许您探索、开发和调试自己的触摸应用程序。该设备采用Microchip的高密度非易失性存储器技术制造。片上ISP Flash允许通过SPI串行接口、常规非易失性存储器编程器或运行在AVR核心上的片上引导程序对程序存储器进行在系统重新编程。引导程序可以使用任何接口将应用程序下载到应用程序Flash存储器中。当应用程序Flash部分更新时，引导Flash部分中的软件将继续运行，从而提供真正的读写同时操作。通过将8位RISC CPU与片上自编程Flash结合在单片芯片上，ATmega48PB/88PB/168PB是一款强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。

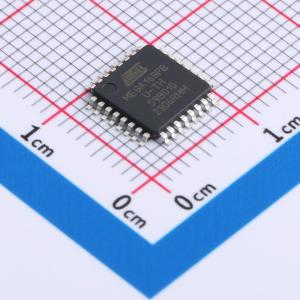

ATMEGA88PB-AU

品牌

MICROCHIP(美国微芯)

封装

TQFP-32(7x7)

类目

单片机(MCU/MPU/SOC)

编号

C177158

CPU内核

AVR

CPU最大主频

20MHz

程序存储容量

8KB

程序存储器类型

FLASH

描述ATmega48PB/88PB/168PB是一款基于AVR增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令，ATmega48PB/88PB/168PB实现了接近每MHz 1 MIPS的吞吐量，使系统设计者能够优化功耗与处理速度之间的平衡。该设备结合了丰富的指令集和32个通用工作寄存器，所有这些都直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的一条指令中访问两个独立的寄存器。这使得代码效率更高，并且比传统的CISC微控制器快十倍。ATmega48PB/88PB/168PB提供以下特性：具有读写同时进行能力的4/8/16K字节在系统可编程闪存、256/512/512字节EEPROM、512/1K/1K字节SRAM、27条通用I/O线、32个通用工作寄存器、三个带有比较模式的灵活定时器/计数器、内部和外部中断、一个串行可编程USART、面向字节的两线串行接口(I2C)、一个SPI串行端口、一个6通道10位ADC（TQFP和VQFN封装中有8个通道）、一个带有内部振荡器的可编程看门狗定时器以及六种软件可选的节能模式。空闲模式停止CPU运行，但允许SRAM、定时器/计数器、USART、两线串行接口、SPI端口和中断系统继续工作。掉电模式保存寄存器内容，但冻结振荡器，禁用所有其他芯片功能，直到下一次中断或硬件复位。在节能模式下，异步定时器继续运行，允许用户在设备其余部分休眠时保持定时基准。ADC降噪模式停止CPU和所有I/O模块（除了异步定时器和ADC）的工作，以减少ADC转换期间的开关噪声。在待机模式下，晶体/谐振器振荡器运行，而设备的其余部分处于休眠状态。这允许非常快速地启动并结合低功耗。Microchip提供了QTouch 库，用于将电容式触摸按钮、滑块和轮的功能嵌入AVR微控制器中。专利的电荷转移信号采集提供了稳健的感应，并包括完全去抖动的触摸键报告，并包括相邻键抑制™(AKS™)技术，以实现对按键事件的明确检测。易于使用的QTouch Composer允许您探索、开发和调试自己的触摸应用程序。该设备采用Microchip的高密度非易失性存储器技术制造。片上ISP Flash允许通过SPI串行接口、常规非易失性存储器编程器或运行在AVR核心上的片上引导程序对程序存储器进行在系统重新编程。引导程序可以使用任何接口将应用程序下载到应用程序Flash存储器中。当应用程序Flash部分更新时，引导Flash部分中的软件将继续运行，从而提供真正的读写同时操作。通过将8位RISC CPU与片上自编程Flash结合在单片芯片上，ATmega48PB/88PB/168PB是一款强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。

ATMEGA88PB-MU

品牌

MICROCHIP(美国微芯)

封装

VFQFN-32-EP(5x5)

类目

单片机(MCU/MPU/SOC)

编号

C1340412

CPU内核

AVR

CPU最大主频

20MHz

程序存储容量

8KB

I/O数量

27

描述AVR内核结合了丰富的指令集与32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的架构代码效率更高，同时实现了比传统CISC微控制器快达十倍的数据吞吐量。ATmega48PB/88PB/168PB提供了以下特性：具有读写同时能力的4/8/16K字节系统内可编程闪存、256/512/512字节EEPROM、512/1K/1K字节SRAM、27条通用I/O线、32个通用工作寄存器、三个带比较模式的灵活定时器/计数器、内部和外部中断、一个串行可编程USART、面向字节的两线串行接口(I²C)、一个SPI串行端口、一个6通道10位ADC（TQFP和VFQFN封装中有8个通道）、带有内部振荡器的可编程看门狗定时器，以及六种软件可选的节能模式。空闲模式停止CPU运行但允许SRAM、定时器/计数器、USART、两线串行接口、SPI端口和中断系统继续运作。掉电模式保存寄存器内容但冻结振荡器，禁用其他所有芯片功能直到下一个中断或硬件复位为止。在节能模式下，异步定时器继续运行，允许用户在设备其余部分处于睡眠状态时保持定时基准。ADC降噪模式停止CPU及除异步定时器和ADC外的所有I/O模块，以最小化ADC转换期间的切换噪声。待机模式下，晶体/谐振器振荡器运行而设备其余部分处于睡眠状态。这允许快速启动同时保持低功耗。它提供QTouch 库，用于将电容式触摸按钮、滑块和滚轮功能嵌入AVR微控制器中。专利的电荷转移信号采集技术提供了鲁棒的感应，并包括完全去抖动的触摸键报告，以及相邻键抑制(AKS)技术，用于无歧义地检测按键事件。易于使用的QTouch Composer使程序员能够探索、开发和调试他们的触摸应用程序。该设备采用高密度非易失性存储技术制造。片上ISP闪存允许通过SPI串行接口、常规非易失性存储器编程器或运行于AVR核心上的片上引导程序对程序存储器进行系统内重新编程。引导程序可以使用任何接口下载应用程序到应用程序闪存中。当应用程序闪存部分被更新时，引导闪存部分中的软件将继续运行，从而实现真正的读写同时操作。通过将8位RISC CPU与系统内自编程闪存集成在单片芯片上，ATmega48PB/88PB/168PB是一款强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。ATmega48PB/88PB/168PB支持完整的程序和系统开发工具套件，包括：C编译器、宏汇编器、程序调试器/模拟器和评估套件。
