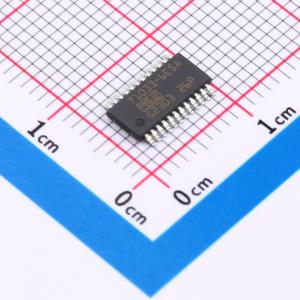

BTS71033-6ESA

品牌

Infineon(英飞凌)

封装

TSDSO-24

类目

功率电子开关

编号

C534842

类型

高侧开关

输入控制逻辑

高电平有效

最大连续电流

3A

工作电压

4.1V~28V

描述BTS71033-6ESA 是一种 SPI 电源控制器，提供保护功能和诊断。该设备集成了 SMART7 技术。它适用于电阻性、电感性和电容性负载，可以替代机电继电器、保险丝和分立电路。它具有适合 3A 和 1.5A 负载的驱动能力，并且能够处理高浪涌电流负载，如 27W 灯泡或 LED 等效负载和 10W 灯泡或 LED 等效负载。封装为 PG-TSDSO-24，标识为 71033-6ESA。主要特性包括：- 带有诊断和嵌入式保护的高端开关- SPOC™+2 家族的一部分- 支持菊花链的 SPI 接口- 3.3V 和 5V 兼容逻辑引脚- 所有通道的 slew rate control- 反向极性时低功耗的 ReverseON（22.5 mΩ 通道）- 在反向电流条件下具备开关开启能力（InverseON）- 绿色产品（符合 RoHS 标准）保护特性包括：- 绝对和动态温度限制及受控重启- 过流保护（跳闸）带可编程重启控制和电流阈值- 欠压关断- 通过外部元件实现过压保护诊断特性包括：- 按比例的负载电流检测复用- 开路在 ON 和 OFF 状态- 对地短路和对电池短路- 通过 SPI 的诊断反馈功能安全特性包括：- Limp Home 模式- 输入引脚状态监测（IN 和 LHI）- 配置寄存器的校验和验证该产品符合汽车应用要求，并根据 AEC-Q100 Grade 1 进行了验证。
