CH547G

品牌

WCH(南京沁恒)

封装

SOP-16

类目

单片机(MCU/MPU/SOC)

编号

C1222433

功能特性

欠压检测(BOR/LVD/LVR/LVI)；上电复位(POR)；看门狗复位；内置通用定时器；内置温度传感器；可编程看门狗；触控功能；外部管脚复位(NRST)；软件复位；集成LDO

描述CH547 芯片是一款兼容MCS51 指令集的增强型E8051 内核单片机，其79%的指令是单字节单周期指令，平均指令速度比标准MCS51 快8-15倍。CH547 内置 64K 程序存储器 Flash-ROM 和 256 字节内部 iRAM 以及 2K 字节片内 xRAM，xRAM 支持DMA 直接内存存取。CH547 内置了12 位ADC 模数转换、电容式触摸按键检测模块、TS 温度传感器、内置时钟、3 组定时器和 1 路信号捕捉、4 路 PWM、4 组异步串口、SPI 等功能模块，支持全速和低速 USB-Device设备模式。CH546 是 CH547 的简化版，程序存储器 ROM 仅 32KB，异步串口仅提供 UART0，ADC 和触摸按键检测仅提供8 路，PWM 仅提供2 路，其它与CH547 相同，可直接参考CH547 手册和资料。

SMT扩展库

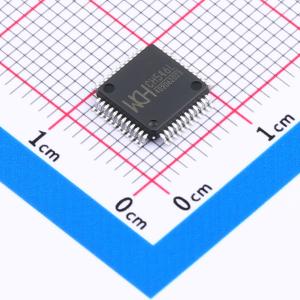

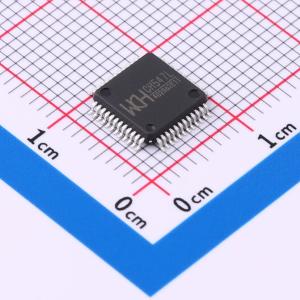

CH547L

品牌

WCH(南京沁恒)

封装

LQFP-48(7x7)

类目

单片机(MCU/MPU/SOC)

编号

C2932457

功能特性

欠压检测(BOR/LVD/LVR/LVI)；上电复位(POR)；看门狗复位；内置通用定时器；内置温度传感器；触控功能；外部管脚复位(NRST)；软件复位；集成LDO

描述CH547 芯片是一款兼容MCS51 指令集的增强型E8051 内核单片机，其79%的指令是单字节单周期指令，平均指令速度比标准MCS51 快8-15倍。CH547 内置 64K 程序存储器 Flash-ROM 和 256 字节内部 iRAM 以及 2K 字节片内 xRAM，xRAM 支持DMA 直接内存存取。CH547 内置了12 位ADC 模数转换、电容式触摸按键检测模块、TS 温度传感器、内置时钟、3 组定时器和 1 路信号捕捉、4 路 PWM、4 组异步串口、SPI 等功能模块，支持全速和低速 USB-Device设备模式。CH546 是 CH547 的简化版，程序存储器 ROM 仅 32KB，异步串口仅提供 UART0，ADC 和触摸按键检测仅提供8 路，PWM 仅提供2 路，其它与CH547 相同，可直接参考CH547 手册和资料。
