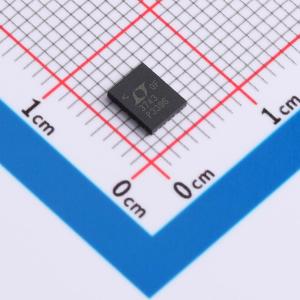

LT3743EUFD#PBF

品牌

ADI(亚德诺)

封装

QFN-28-EP(4x5)

类目

LED驱动

编号

C107891

类型

DC-DC

工作电压(DC)

6V~36V

开关频率

200kHz~1MHz

通道数

1

描述是一款固定频率同步降压 DC/DC 控制器，用于驱动高电流 LED。平均电流模式控制器可在 0V 至 (VIN-2V) 的宽输出电压范围内保持电感电流调节。LED 调光通过 CTRL_L、CTRL_H 和 CTRL_T 引脚的模拟调光以及 PWM 和 CTRL_SEL 引脚的 PWM 调光实现。通过使用外部开关负载电容，能够在几微秒内改变调节后的 LED 电流水平，在两个电流水平之间提供精确、高速的 PWM 调光。开关频率可通过 RT 引脚上的外部电阻从 200kHz 编程到 1MHz。具备电压调节和过压保护，通过从输出到 FB 引脚的分压器设置。过流保护由 CTRL_H 引脚设置。
