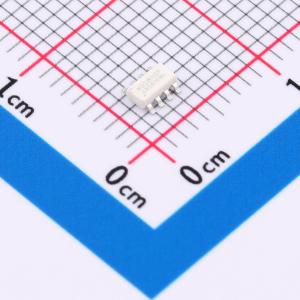

WS2811F-W

品牌

worldsemi

封装

FSOP-8

类目

LED驱动

编号

C22371543

工作电压(DC)

3.5V~5.7V

通道数

3

输出电流

17.5mA

调光

PWM

描述WS2811F-W是三通道LED驱动控制专用电路，芯片内部包含了智能数字接口数据锁存信号整形放大驱动电路，还包含有高精度的内部振荡器和20V高压可编程定电流输出驱动器。同时为了降低电源纹波，OUTR、G、B通道有延时导通功能，在帧刷新时，可降低电路纹波。 芯片采用单线归零码的通讯方式，芯片在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个芯片提取后，送到芯片内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的芯片，每经过一个芯片的传输，信号减少24bit。
