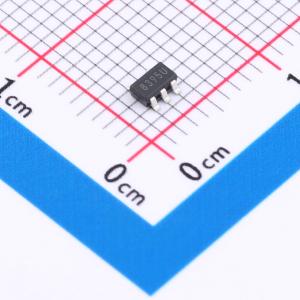

XC6701BA02MR-G

品牌

TOREX(特瑞仕)

封装

SOT-25

类目

线性稳压器(LDO)

编号

C6036219

输出类型

固定

工作电压

28V

输出电压

10V

输出电流

150mA

描述XC6701系列是采用CMOS工艺制造的正电压调节器IC，工作电压为28V。该系列由一个电压基准、一个误差放大器、一个电流限制器、一个热保护电路、一个相位补偿电路以及一个驱动晶体管组成。 输出电压可在1.8V至18V范围内以0.1V为增量进行选择，通过激光微调技术进行固定。输出稳定电容（CL）也与低ESR陶瓷电容兼容。内置过流保护电路和热关断电路。当输出电流达到电流限制水平或结温达到温度限制水平时，这两个保护电路将启动。 CE功能可关闭输出，使IC进入待机模式，从而大幅降低功耗。可根据应用从SOT - 25、SOT - 89、SOT - 89 - 5、USP - 6C、SOT - 223和TO - 252等封装中进行选择。

RoHSSMT扩展库
